工业现场的电磁环境日趋恶劣
随着工业现场的电动化和智能化的不断提升，越来越多的大功率电气设备（千瓦级电机、变频器、逆变器等）被引入工业过程控制系统，工业现场的电磁环境随之变得更加复杂。在这种日趋复杂的电磁环境下，如何提升电动执行器抗干扰性能，确保可靠稳定地工作呢？
为了确保电子类控制器、传感器在应用场景中的可靠性。IEC对工业现场中最常发生，最易耦合的电干扰脉冲进行了研究和归纳。最终定义了电快速瞬变脉冲群的频率、周期、幅值等典型波形特征。在产品应用到工业现场之前，我们通过先期的试验设备模拟这种最常见的干扰波形，对产品进行抗扰度的测试，就可以避免很多现场的抗干扰方面的问题，最终降低产品的潜在质量风险。
电快速瞬变脉冲群（EFT）抗扰度标准
- GB/T 17626.4-2018
- IEC 61000-4-4:2012

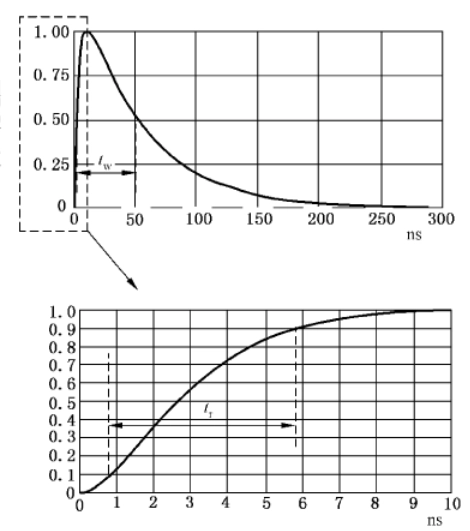

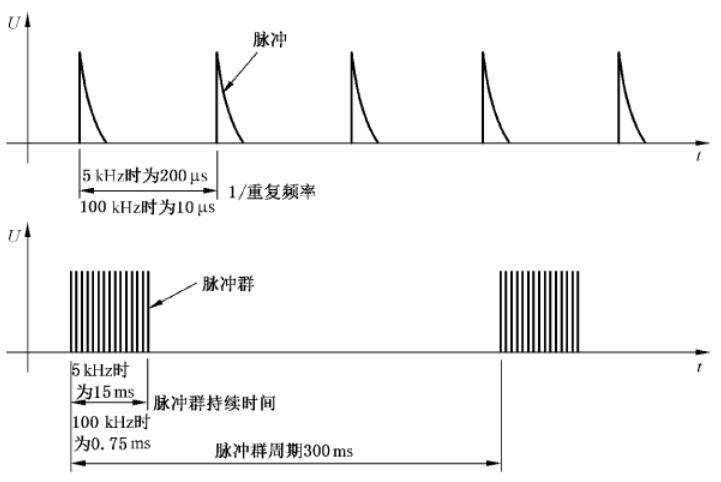

EFT波形
EFT试验等级定义
| 等级 | 电源端口和接地端口（PE） | 信号端口和控制端口 | ||
| 电压峰值（kV） | 重复频率（kHz） | 电压峰值（kV） | 重复频率（kHz） | |
| 1 | 0.5 | 5 或 100 | 0.25 | 5 或 100 |
| 2 | 1 | 5 或 100 | 0.5 | 5 或 100 |
| 3 | 2 | 5 或 100 | 1 | 5 或 100 |
| 4 | 4 | 5 或 100 | 2 | 5 或 100 |
| X | 特定 | 特定 | 特定 | 特定 |
EFT试验结果的评定
- a类 在规定的限值内，执行器功能正常，无性能下降。
- b类 功能或性能暂时丧失或降低，在骚扰停止后，自行恢复，不需要操作者干预。
- c类 功能或性能暂时丧失或降低，在骚扰停止后，要操作者干预才能恢复。
- d类 设备硬件或软件损坏，或数据丢失而造成不能恢复的功能丧失或性能降低。
DCL电动执行器EFT抗扰度测试结果
- 电源端口抗扰度：4kV(4级 a类)
- 信号端口抗扰度：2kV(4级 a类)
武汉华易EFT测试设备
