按照如下向导快速设置DCL调节型电动执行器的控制模块。

  1. 正确接线
  2. 行程标定
  3. 设置自动状态
  4. 电位器调整

1、正确接线

按照下图指示正确接入电源线、输入信号和输出信号线。将S-A选择旋钮调至“2”（如下图）后，按open（开）、shut（关）键，使执行器或阀芯/板运转至中间位置。

电动执行器控制模块接线

2、行程标定

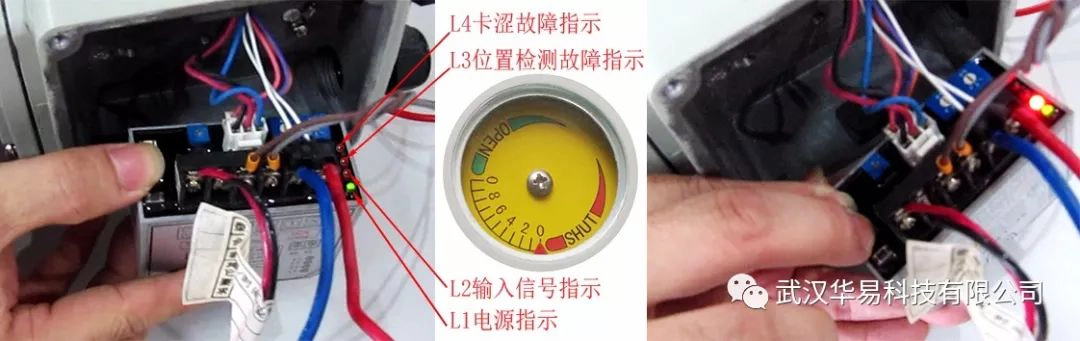

  • 设定全关位——按shut（关）键，观察执行器或阀芯/板运转至全关时，松开shut（关）键，再将shut（关）和set（设定）键同时按住约2～4秒，当L2灯亮后同时松开两个按键，L2灯熄灭，关位标定即完成（当阀芯/板与执行器刻度盘指示偏差≤30时，以阀位为准，并松开刻度指示盘，调整使指针与阀位一致）。
设置电动执行器的全关位置
  • 设定全开位——在输入端输入准确的20mA信号（注：以确保全开位动作与调节信号的准确性)，按open（开）键，观察执行器或阀芯/板运转至全开时，松开open（开）键，再将open（开）和set（设定）键同时按住约2～4秒，当L2灯亮后同时松开两个按键，L2灯灭，开位标定即完成（当阀芯/板与执行器刻度盘指示偏差≤30时，以阀位为准，并松开执行器刻度指示盘，调整使指针与阀位一致）。
设置电动执行器的全开位置

3、设置自动状态

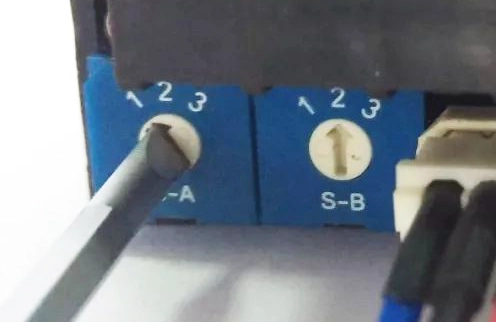

设置自动状态（如下图）。将S-A选择旋钮调至“1”后，用手操器在4～20mA范围内分别输入不同信号，使执行器在90度范围内来回运行，并观察输入信号与执行器指示/阀位开度的一致性。

4、电位器调整

设置电动执行器为自动模式

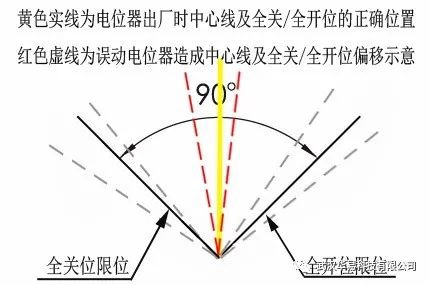

在E型机模块调试中，如果误动了电位器及其关联齿轮，会导致全开/全关位置偏移（如下图示)。

调节电动执行器的电位器
调节电动执行器的电位器

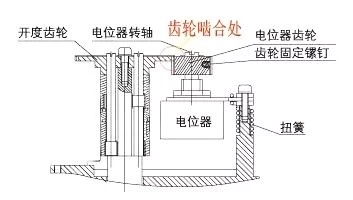

可按以下步骤调整（如下图)：

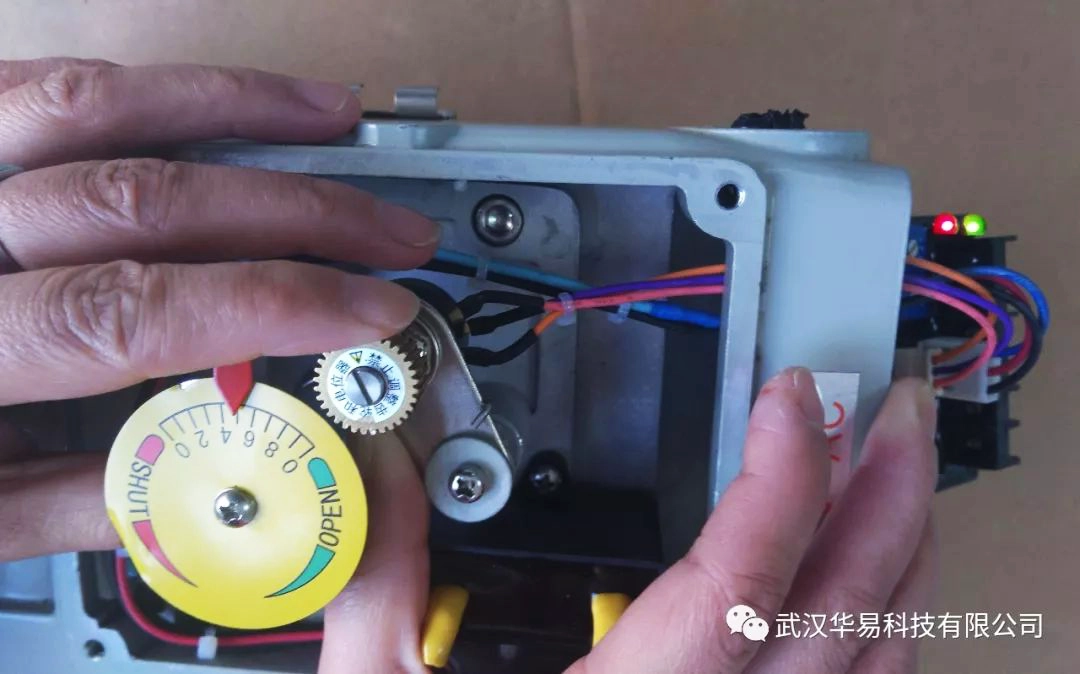

  1. 用手柄驱动执行机构向中间位置运行，使指针正指向50%刻度线。
  2. 将S-A选择旋钮调至“2”。
  3. 用手推动电位器（克服弹簧扭力），使电位器齿轮与刻度盘齿轮保持分离（如上图）。
  4. 在齿轮分离状态下，用另一只手轻微转动电位器，使L3红灯常亮。
  5. 顺着弹簧扭力轻轻回放电位器，使电位器转轴与刻度盘齿轮啮合。
  6. 将S-A选择旋钮调至“1”。电位器即实现对中调整。
设置电动执行器的中位

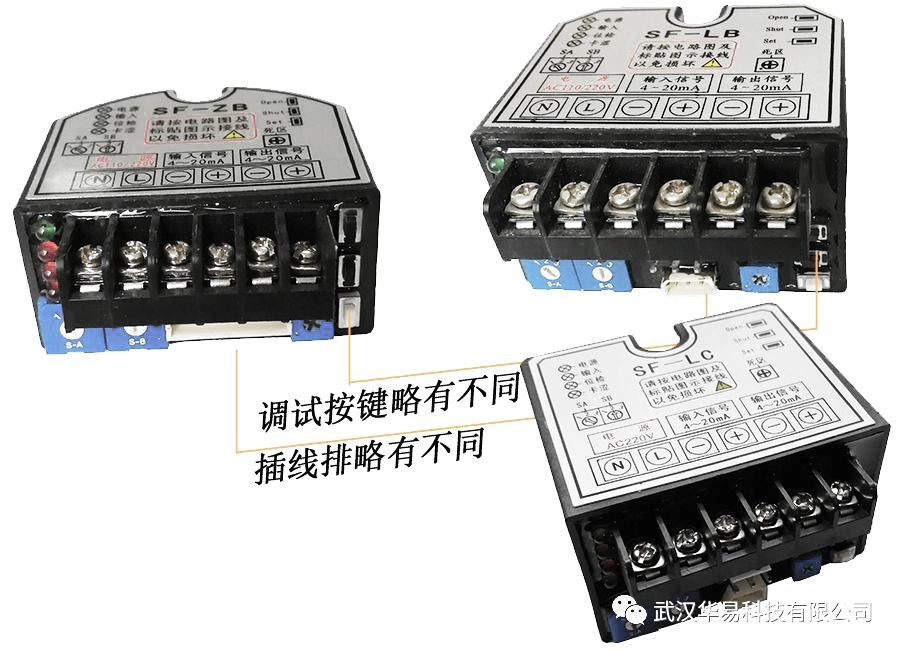

注：SF-LB、SF-LC和SF-ZB模块仅在插线排和调试按键位置略有不同，其调试步骤和方法一样。
