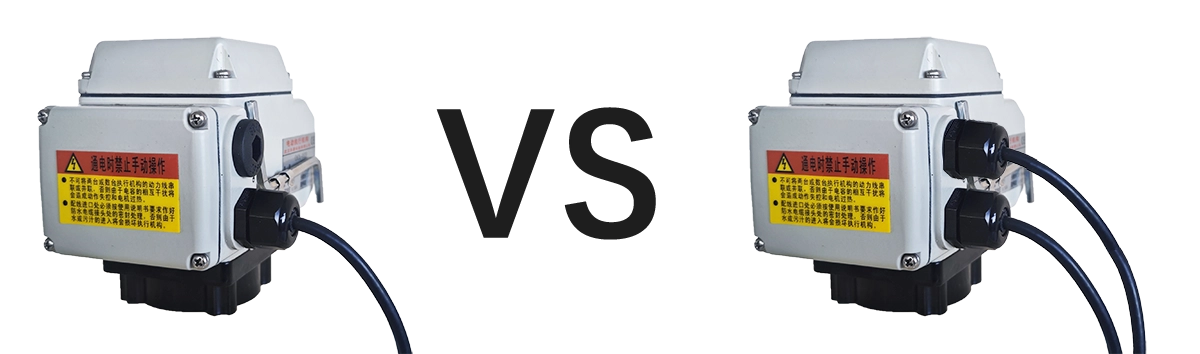

1、选择单路或双路配线方式
双路配线将动力线和弱电信号线分成2组线缆，分别布线。这种方式可以避免高压动力线对4-20mA 或 2-10V弱电信号产生耦合干扰。这种耦合路径包括寄生于导线之间的电容和电感。一般用于距离远、动力电压高、高频噪声强的布线情况。
单路配线则将动力线和弱电信号合成一组线缆，共同走线。一般用于距离近、动力电压低、高频噪声弱的布线情况。
- 对于AC220V、AC380V调节型电动执行器，建议使用双路配线方式。
- 对于AC220V、AC380V带位置反馈的电动执行器，建议使用双路配线方式。
- 对于DC24V、AC24V调节型电动执行器，跟据低压动力线上的高频噪声和线束长度，选择配线方式？（建议使用双路配线）
- 对于DC24V、AC24V带位置反馈的电动执行器，跟据低压动力线上的高频噪声和线束长度，选择配线方式？（建议使用双路配线）
- 对于使用动力线直接驱动的开关型电动执行器，建议使用单路配线方式。
2、确定导电线束的过流能力
跟据执行器的额定电压和额定电流，选择合适的线束。
查询 额定电压和额定电流：
3、选择合适的线管外径
为了满足防水性能的要求，跟据电气接口选择合适的线管外径：
- G1/2：∅9 ~ ∅11
- M20×1.5：

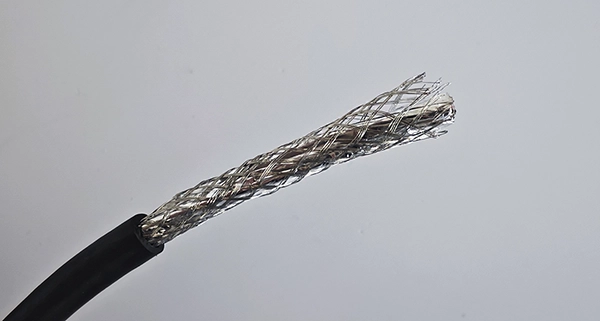

4、选择是否使用屏蔽
屏蔽线通过接地措施，可以良好保护弱电信号不受环境电磁的干扰。建议对信号线采取屏蔽措施：
- 对于4~20mA，建议使用屏蔽线。
- 对于2~10V，建议使用屏蔽线。
- 对于位置反馈电阻信号，建议使用屏蔽线。
5、确定线缆走向
- 在可能淋雨或沿电缆积水的环境下，建议从电动执行器电气接口引出的电缆先往下走线，使其低于电气接口后，再走向线槽。这样可以避免积水沿着线缆渗入密封不良的电气接口，并导致电动执行器内部进水损坏。
- 在可能结露的使用环境下，建议按照上述方式布线，避免电动执行器进水。
- 在室内等通风良好的使用环境下，电动执行器对线缆走线无特殊要求。

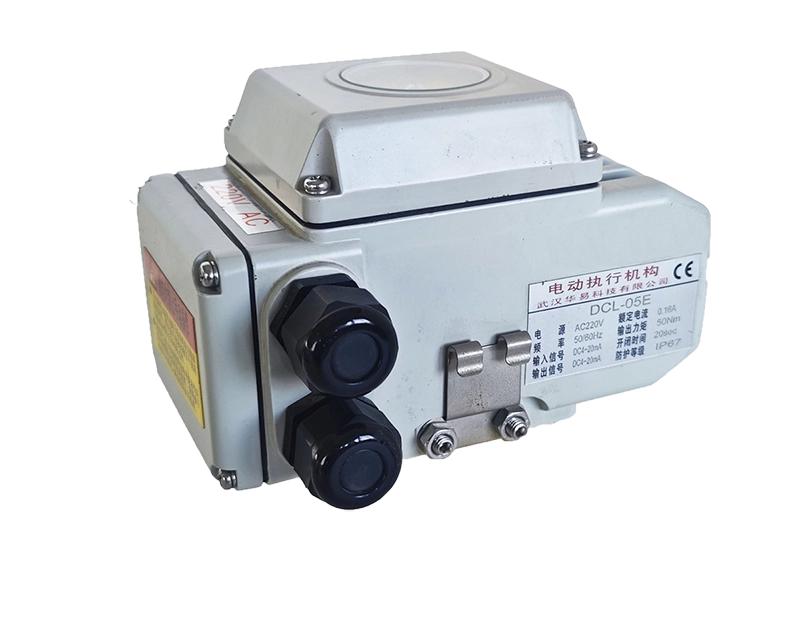

6、按照接线图接线
[astra_custom_layout id=4879]
