外型尺寸
技术参数
| 电源 | AC110V, AC220V, AC380V |
| 标准力矩/时间 | 1000Nm/30S |
| 可选力矩/时间 | 500Nm/15S |
| 回转角度范围 | 0 ~ 90°可调 |
| 电机功率 | AC110V：120W/1.93A AC220V：120W/0.94A AC380V：90W/0.44A |
| 可选控制电路 | A型/B型/C型/D型/E型/F型/H型 |
| 整机重量 | 19Kg |
| 绝缘电阻 | AC110V/AC220V/AC380V： 100MΩ/500VDC |
| 耐压等级 | AC110V/AC220V：1500VAC 1分钟 AC380V：1800VAC 1分钟 |
| 防护等级 | IP67 |
| 安装方法 | 360°任意角度安装 |
| 电气接口 | G1/2防水电缆接头：电源线、信号线各一个 |
| 环境温度 | -25℃ ~ +55℃ |
| 选装功能 | 过力矩保护、除湿加热器、凸式指示器、操作手轮 |
| 电源 | AC110V, AC220V, AC380V |
| 标准力矩/时间 | 1600Nm/48S |
| 回转角度范围 | 0 ~ 90°可调 |
| 电机功率 | AC110V：140W/1.75A AC220V：140W/0.96A AC380V：100W/0.46A |
| 可选控制电路 | A型/B型/C型/D型/E型/F型/H型 |
| 整机重量 | 19.5Kg |
| 绝缘电阻 | AC110V/AC220V/AC380V： 100MΩ/500VDC |
| 耐压等级 | AC110V/AC220V：1500VAC 1分钟 AC380V：1800VAC 1分钟 |
| 防护等级 | IP67 |
| 安装方法 | 360°任意角度安装 |
| 电气接口 | G1/2防水电缆接头：电源线、信号线各一个 |
| 环境温度 | -25℃ ~ +55℃ |
| 选装功能 | 过力矩保护、除湿加热器、凸式指示器、操作手轮 |
| 电源 | AC110V, AC220V, AC380V |
| 标准力矩/时间 | 2500Nm/75S |
| 回转角度范围 | 0 ~ 90°可调 |
| 电机功率 | AC110V：140W/1.75A AC220V：140W/0.98A AC380V：100W/0.48A |
| 可选控制电路 | A型/B型/C型/D型/E型/F型/H型 |
| 整机重量 | 20Kg |
| 绝缘电阻 | AC110V/AC220V/AC380V： 100MΩ/500VDC |
| 耐压等级 | AC110V/AC220V：1500VAC 1分钟 AC380V：1800VAC 1分钟 |
| 防护等级 | IP67 |
| 安装方法 | 360°任意角度安装 |
| 电气接口 | G1/2防水电缆接头：电源线、信号线各一个 |
| 环境温度 | -25℃ ~ +55℃ |
| 选装功能 | 过力矩保护、除湿加热器、凸式指示器、操作手轮 |
| 调节型 控制参数 | |
|---|---|
| 输入信号 | 4~20mA, 0~10V任意标定 |
| 输出信号 | 4~20mA, 0~10V任意标定 |
| 总线 | 485/Modbus/CAN |
| 物联网 | WIFI/LoRA/4G |
| 基本误差 | ≤±1% |
| 回差 | ≤1% |
| 死区 | 0.5%~5.0%可调 |
| 阻尼特性 | 0次 |
| 机构重复性误差 | ≤1% |
控制电路
[astra_custom_layout id=4879]

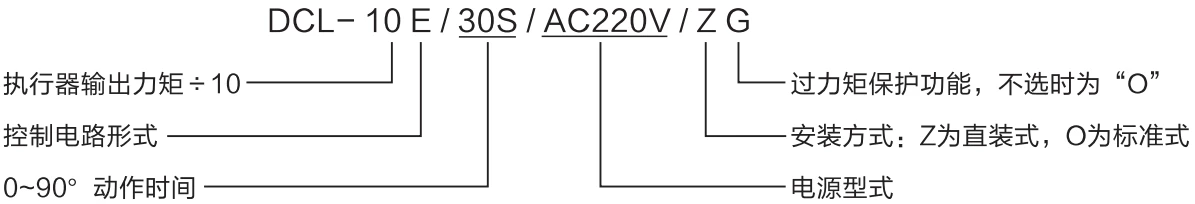

产品订购
查看其它型号的技术参数
