外型尺寸
技术参数
| 防爆等级 | Exd II CT4Gb |
| 电源 | DC24V, AC24V, AC110V, AC220V, AC380V |
| 标准力矩/时间 | 100Nm/30S |
| 可选力矩/时间 | 50Nm/15S, 100Nm/60S |
| 回转角度范围 | 0~90°可调 |
| 电机功率/电流 | DC24V: 25W/2.20A AC24V: 25W/2.12A AC110V: 25W/0.57A AC220V: 15W/0.30A AC380V: 25W /0.10A |
| 可选控制电路 | A型/B型/C型/D型/E型/F型/G型/H型 |
| 整机重量 | 5.0kg |
| 绝缘电阻 | DC24V/AC24V: 100MΩ/250VDC AC110V/AC220V/AC380V: 100MΩ/500VDC |
| 耐压等级 | DC24V/AC24V： 500VAC 1分钟 AC110V/AC220V：1500VAC 1分钟 AC380V：1800VAC 1分钟 |
| 防护等级 | IP68 |
| 安装方法 | 360°任意角度安装 |
| 电气接口 | 2-M20x1.5防爆堵头，使用时用户应根据所选电缆，加装相应的防爆电缆接头 |
| 环境温度 | -20℃~+60℃ |
| 选装功能 | 除湿加热器 |
| 防爆等级 | Exd II CT4Gb |
| 电源 | DC24V, AC110V, AC220V, AC380V |
| 标准力矩/时间 | DC24V: 200Nm/60S AC110V/AC220V/AC380V: 200Nm/30S |
| 可选力矩/时间 | 50Nm/15S, 200Nm/60S |
| 回转角度范围 | 0~90°可调 |
| 电机功率/电流 | DC24V: 25W/3.12A AC110V: 40W/0.63A AC220V: 40W/0.35A AC380V: 30W /0.19A |
| 可选控制电路 | A型/B型/C型/ D型/E型/F型/G型/H型 |
| 整机重量 | 5.5kg |
| 绝缘电阻 | DC24V: 100MΩ/250VDC AC110V/AC220V/AC380V: 100MΩ/500VDC |
| 耐压等级 | DC24V/AC24V: 500VAC 1分钟 AC110V/AC220V: 1500VAC 1分钟 AC380V: 1800VAC 1分钟 |
| 防护等级 | IP68 |
| 安装方法 | 360°任意角度安装 |
| 电气接口 | 2-M20x1.5防爆堵头，使用时用户应根据所选电缆，加装相应的防爆电缆接头 |
| 环境温度 | -20℃~﹢60℃ |
| 选装功能 | ♦过力矩保护 ♦除湿加热器 |
| 调节型 控制参数 | |
|---|---|
| 输入信号 | 4~20mA, 0~10V任意标定 |
| 输出信号 | 4~20mA, 0~10V任意标定 |
| 总线 | 485/Modbus/CAN |
| 物联网 | WIFI/LoRA/4G |
| 基本误差 | ≤±1% |
| 回差 | ≤1% |
| 死区 | 0.5%~5.0%可调 |
| 阻尼特性 | 0次 |
| 机构重复性误差 | ≤1% |
控制电路
[astra_custom_layout id=4879]

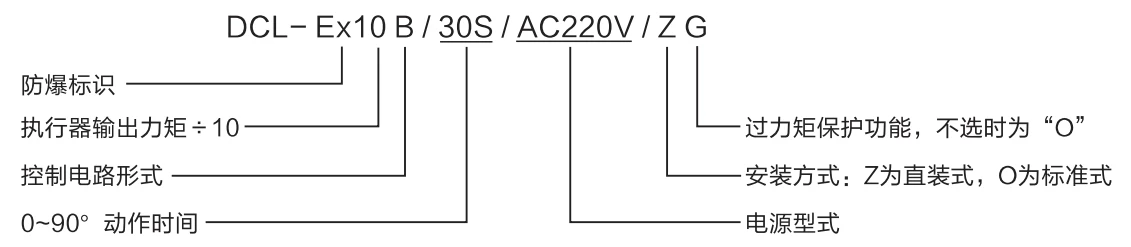

产品订购
查看其它型号的技术参数
