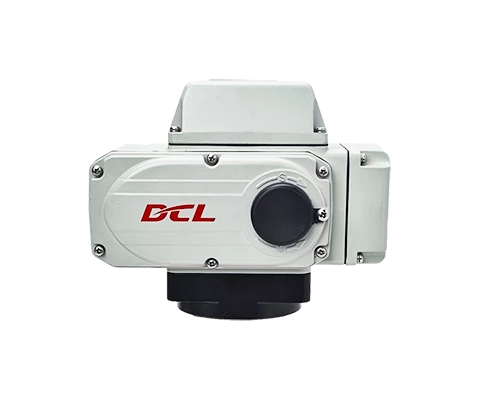

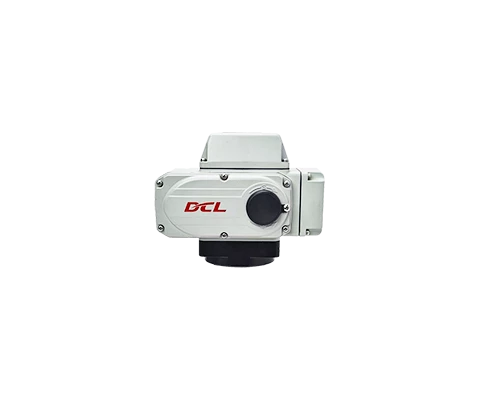

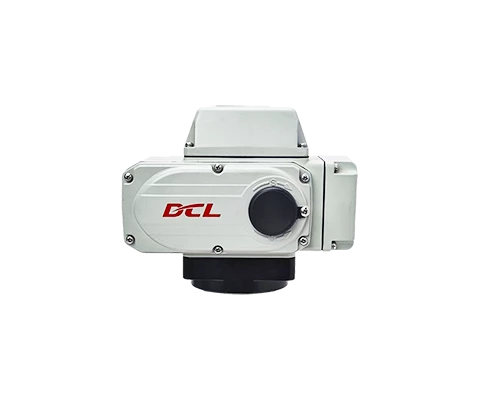

快开系列电动执行器

- 配用角行程阀门
- 防护等级IP68

适配阀门
部分回转
风阀
0~90° | 0~360°
扭矩/时间
15~1200Nm
2S~12S
控制类型
开关型
调节型
供电电压
DC24V
AC24V
AC110V
AC220V
AC380V
输入/输出信号
4~20mA
0~10V
电平 | 触点
Modbus-RTU | CAN | Ethernet
选配
过力矩保护
断电复位
自热除湿
自诊断

调节方式
调节型

伺服控制器置于执行器内部,依据管道中受控变量(流量、压 力、温度、液位)的变化情况,接受中央控制系统的指令驱动阀门 至合适的开度位置。
采用S4间歇型工作制,每小时工作频率可达1200次。
开关型

A、B、D、G、H型控制电路
开关型只有全开和全关极限位置,如有需要可预设中间位置 (B、D、G、H型)。收到适当指令后,执行器将驱动阀门至全开、或 全关、或中间等位置。
采用S2短时型工作制,连续运转时间不超过15分钟。
反馈型

C、D、F型控制电路
执行器在驱动阀门的过程中,同时向中央控制系统全程反馈阀 位信号。C、D型反馈电阻量阀位信号,F型反馈模拟量阀位信号。
采用S2短时型工作制,连续运转时间不超过15分钟。
功能特点
伺服控制模块

DCL独有的电路设计、全进口工业级电子元器件,采用现代化 的电路板制作工艺,确保了伺服控制器的高品质和高可靠性。电路 板整体树脂塑封,抗振和防潮性能更好。独特的电子制动功能,使 得执行机构定位时无振荡,阻尼特性为0次周期(标准规定不大于 3.5次周期)»
电气限位行程微量调节

采用DCL独有的专利技术设计,只需一只六角扳手,即可很方 便地对执行机构的开向和关向电气限位行程进行调整。同时,独特 的微量调节功能,使得电气限位行程的调整更加精准。
专利号:ZL 201020214725.8
电机

由于阀门的工作特点,要求执行器在阀门的开、关和中间任意位 置都具有满负荷启动能力,这就要求执行器的电机具有较高的启动力 矩。同时由于版(开度)调节需要,要求电须有较小的转动 惯量。DCL系列电动执行机构电机针对这些要求,采用了特殊设计。
当执行臉被堵转时,电机的温度将会迅速上升。当电机温度上 升至1252时,埋置于电机绕组中的 PTC过热保护器将会切断电路,从而保护 电机和控制系统。当电机温度下降至 90-105W,电路将会恢复接通。
电气和机械限位

电气行程限位功能:当执行机构到达全开’ 全关极限位置或 者设定的中间位置时,内置的电气限位开关将会切断电路而保护 执行机构。
输出轴机械限位功能:当电气行程限位功能失效时,执行机构 输出轴将会被机械限位装置锁住,从而保护阀门免受损害。
图示为电气限位与机械限位的位置关系。
选配功能
过力矩保护

当阀门在工作过程中(中间位置)因管道中的杂质、异物或其 它原因而被卡死时,执行机构的输出力矩将迅速增大,达到设定值 (跳机扭矩)时,扭矩开关将会断开电路,从而保护阀门和执行机 构免受损害O
加热除湿

DCL系列执行机构电气腔可配置PTC电子加热元件,用于在昼夜温差较大且比较潮湿的场所使用,防止因凝露而造成 电器元件的受损。加热器为连续工作制,所以为带电状态,即使执行机构不运行时也为带电。
控制电路
调节型
E型:带伺服控制器(调节型)

输入:4~20mA / 0~10V 任意配置。
输出:4~20mA / 0~10V 任意配置。
总线:Modbus / CAN
物联网:WIFI/LoRA/4G DTU
反馈型
F 型 :带位置发送器

输出4~20mADC 阀 位信号(对阀位实 行全程反馈)。
C型:带1KΩ(或500Ω)电位器

通过开关电路实现 “开”、“关”操 作,并输出与开度 位置相对应的电阻 量信号。
D 型 :带电位器和无源触点位置开关

通过开关电路实现“开”、 “关”操作,并输出与开 度位置相对应的电阻量信 号,同时输出一组全开和 全关无源信号。
开关型
A型:带极限位置开关(有源触点)

通过开关电路实现“开”、“关”操 作,并输出一组全开和全关有源信号。
B型:带中间位置开关(无源触点)

通过开关电路实现“开”、“关”操 作,并输出一组全开和全关无源信号。
G型:直流控制电路,带无源触点开关

根据二极管的单向 导电性,通过对直流电源正负极换向, 实现“开”、“关” 操作并输出一组全开和全关无源信号。
H 型 :三相交流控制电路,带无源触点开关

通过外部倒相电路, 使电机正反转,从 而实现“开”、“关” 操作并输出一组全 开和全关无源信号。
注:
- 控制电路中虚线框内为执行机构内部电路,虚线框外电路仅供用户接线参考。
- 如需定制控制电路,请联系技术支持。
